选型编码
KRCFLO 8011□□□□□□□□
•Y 一体式 F分体式 C插入式
•测量管径：____ (mm)
•电极材料 A 不锈钢 B哈氏合金 C 钽 D钛 E镍 F铂
•衬里材料 X氯丁橡胶 P 聚乙烯 F聚四氯
•输出信号 1-RS232/485 2-4-20mA 3-HART 4-Modbus
•上限流量 单位：立方米/小时
•接 地 环 0 无接地环 1 接地环 2 接地电极
•防爆要求 P普通非防爆 Ex防爆
正确选型是保证用好电磁流量计的前提条件。选用电磁流量计应根据被测流体介 质的物理性质和化学性质来决定：选择电磁流量计的通径、衬里材料、电极材料和输出信号等。
常见介质电导率表
|
液体
|
电导率μs/cm
|
液体
|
电导率μs/cm
|
|
各种酸
|
10*104-801*104
|
啤酒
|
600-800
|
|
碱液
|
8*104-30*104
|
麦芽汁
|
500-1000
|
|
蒸馏水
|
0.01-5
|
牛奶
|
200-300
|
|
水及饮料
|
200-800
|
水果酱
|
400-1000
|
适用的测量流体介质
由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的， 严格的说，除了高温流体之外，只要电导率大于5μ/cm的任何流体都选用相应的电磁流量计来测量流量，因 此不导电的气体，蒸汽，油类，丙酮等物质不能选用电磁流量计来测量流量。
一体型或分离型的选择
一体型：现场环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一 体。
分离型：即传感器和转换器分开装于不同的地点，一般出现以下情况时选用分离型 。
⑴环境温度或流量计转换器表面受辐射温度超过60℃.
⑵管道震动较大的场合。
⑶会对传感器的铝壳严重腐蚀的场合。
⑷现场温度较大或有腐蚀性气体的场合。
⑸流量计装在高空或并下调试不方便的场合。
订货时应注明传感器的转换器分离距离，一般不能超过100m,转换器为墙挂式安装。
传感器口径的确定
流量计使用流速最好在0.1-15m/s范围内，此时流量计口径可选择与用户管道口径一 致。
使用流速低于0.1m/s时最好在仪表部位局部提高流速，采用缩管方式
|
内径（mm）
|
10
|
15
|
20
|
25
|
|
Qmin(m3/h)
Qmax(m3/h)
|
0.0283
4.24
|
0.0636
9.54
|
0.12
16.96
|
0.176
26.5
|
|
内径（mm）
|
32
|
40
|
50
|
65
|
|
Qmin(m3/h)
Qmax(m3/h)
|
0.029
43.42
|
0.452
67.85
|
0.7
106.0
|
1.19
179.0
|
|
内径（mm）
|
80
|
100
|
125
|
150
|
|
Qmin(m3/h)
Qmax(m3/h)
|
1.8
271.0
|
2.28
424.0
|
4.41
662.0
|
6.36
954.0
|
|
内径（mm）
|
200
|
250
|
300
|
350
|
|
Qmin(m3/h)
Qmax(m3/h)
|
11.3
1690
|
17.6
2650
|
25.4
3810
|
34.6
5190
|
|
内径（mm）
|
400
|
450
|
500
|
550
|
|
Qmin(m3/h)
Qmax(m3/h)
|
45.2
6780
|
57.2
8570
|
77.6
10600
|
85.8
12800
|
|
内径（mm）
|
600
|
700
|
800
|
900
|
|
Qmin(m3/h)
Qmax(m3/h)
|
101.0
15200
|
138.0
20700
|
180.0
27100
|
229.0
34300
|
|
内径（mm）
|
1000
|
1100
|
1200
|
1400
|
|
Qmin(m3/h)
Qmax(m3/h)
|
282.0
42400
|
342.0
51300
|
407.0
61000
|
554.1
83121
|
|
内径（mm）
|
1600
|
1800
|
2000
|
2200
|
|
Qmin(m3/h)
Qmax(m3/h)
|
732.7
108566
|
916.0
137404
|
1131.0
169635
|
1368.4
205258
|
|
|
选择电极、接地环材料 应根据被测的流体的腐蚀性 来选择电极的材料，请查有关腐蚀手册，对于特殊流体应作试验
|
材料
|
耐腐蚀性能
|
|
含钼不锈钢
（OCr18Ni12Mo2Ti）
|
硝酸、温室下＜5%硫酸、沸腾的磷酸、蚁酸、碱 溶液、在一定压力下的亚硫酸、海水、醋酸
|
|
哈氏合金C
哈氏合金B
(HC HB)
|
耐氧化性酸、氧化性盐、耐海水、耐非氧化性酸、非氧 化性盐、碱、常温硫酸
|
|
钛(Ti)
|
海水、各种氯化物和次氯酸盐、氯化性酸（包括发烟硝 酸）、有机酸、碱
|
|
钽(Ta)
|
除氢氟酸、发烟硫酸、碱外的其余化学介质、包括沸点 的盐酸。硝酸和＜175℃硫酸
|
|
铂(Pt)
|
各种酸、碱、盐不包括王水
|
衬里材料选择说明
以被测介质的腐蚀性、磨损性和温度来选择内衬材料。
|
内衬
材料
|
名称
|
符号
|
性能
|
最高
工作
温度
|
适用
液体
|
|
橡胶
|
氯丁
橡胶
|
|
耐磨性中等，耐一般低浓度的酸碱盐的腐蚀
|
＜80℃
|
自来水、工业用水、海水
|
|
聚胺脂橡胶
|
|
极好的耐磨性能，耐酸碱性能较差
|
＜60℃
|
纸浆、矿浆等浆液
|
|
氟塑料
|
聚四氟乙烯
|
F4或PTFE
|
化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的 腐蚀
|
＜180℃
|
腐蚀性强的酸碱盐液体
|
|
四氟乙烯和六氟丙烯译名：特氟隆FEP
|
F46或FEP
|
化学性能略逊于F4
|
|
腐蚀性的酸碱盐液体
|
|
塑料
|
四氟乙烯和乙烯
|
F4或ETFE
|
化学性能略逊于F4
|
|
腐蚀性的酸碱盐液体
|
|
聚乙烯
|
PO
|
化学性能稳定
|
＜60℃
|
污水
|
|
聚苯硫醚
|
PPS
|
|
＜150℃
|
热水
|
选择防护等级
防护等级应根据实际工况来选择，传感器在地面以下或经常雨水浸泡，应选 用IP68，传感器安装在地面以上或室内，应选用IP66。
信号输出功能
智能型电磁流量计液晶显示，并有如 下输出功能：
4-20mA电流输出、0-1kz脉冲输出、RS232/485计算机接口（可选）
安装要求

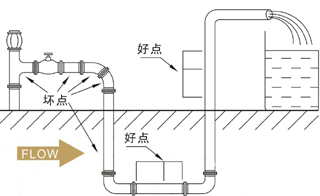

安装地点选择 电磁流量计的安装地点的选择需遵循以下原则：
•测量点应远离泵、阀门弯头等设备，及射频、强磁场、强震动等干扰源。
•测量位置直管段要求上游大于5D，下游大于2D（D为直径）。
•传感器可水平或倾斜在管道上安装，但要求两电极连线必须处于水平状态。
•对于固液混合流体，最好采用垂直安装，衬里磨损均匀，延长使用寿命。
•不要在泵的进水口、管道最高点、管道出水口处安装流量计。
•选择充满液体的直管段，在测量过程中，不得出现非满管情况。
•为方便流量计的清洗和维护，应安装旁通管道。
•安装流量计时，法兰连接螺栓应均匀拧紧，否则易破坏内衬。
•流体的流动方向和流量计的箭头方向一致。
•管道内有负压会损毁流量计的内衬。
•塑料管道或绝缘衬里管道应安装接地环或接地电极。
•多个传感器串联或并联安装应加大传感器间的安装距离。
|
